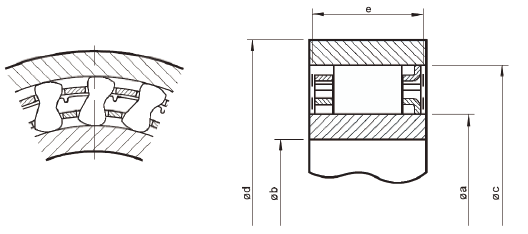

DC離合器單向內芯產品結構簡圖

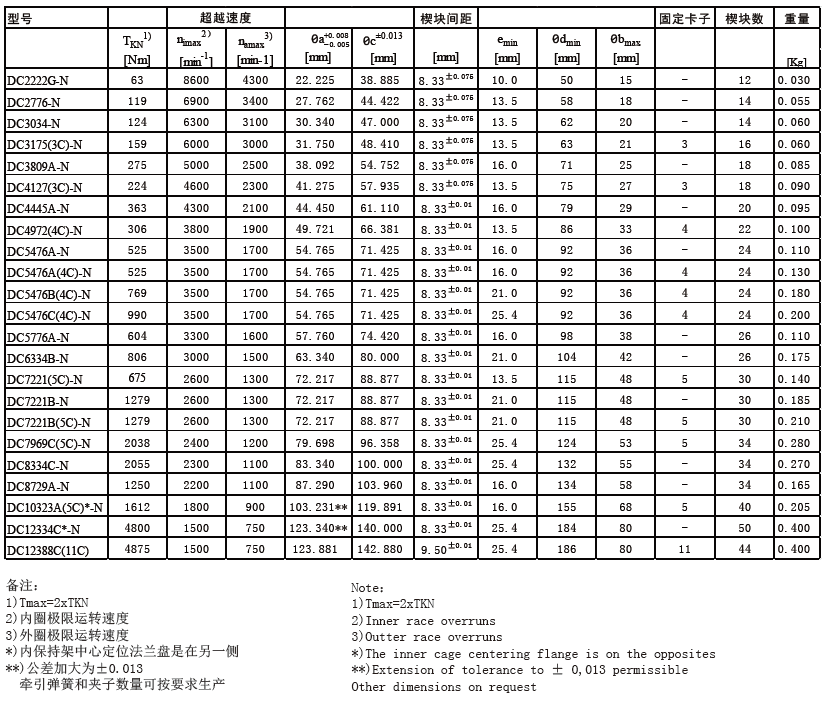

DC離合器單向內芯產品型號技術參數表

產品特性及說明

1.本公司DC型號為楔塊保持器單向離合器，但不含內圈和外圈。結構形式如圖所示，其扭矩大，噪音小，安裝方便。

2.此型號必須配合客戶之自行設計的內圈及外圈，軸承支撐軸向及徑向的負載，潤滑油脂及油封。

3.楔塊接觸面之空間公差必須在范圍內，外圈與內圈之接觸面的寬度不可小于尺寸"e",接觸面不可有任何溝槽以確保功能正常。

4.原廠可提供標準式的內圈與外圈。

5.若自行制造經硬化處理過的鋼制軸心及工件機壁直接套入，請參考以下之表面硬度規格。

6.研磨加工處理過的接觸面硬度為HRC60~62°硬化深度必須大于0.6mm。

7.接觸面之內部硬度為HRC35~45°,接觸面之表面光滑度須小于22CLA，接觸面可接受的外斜度在25mm與0.007之間。

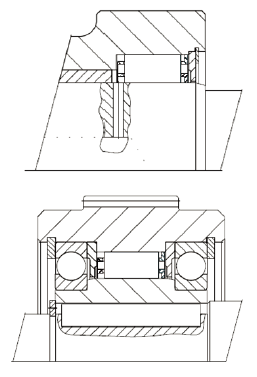

DC單向內芯安裝簡圖

使用維護保養說明

使用潤滑油脂2#鋰基脂30%+ 70%機油充分攪拌均勻，油脂要求溫度范圍-40℃～+150℃。正常使用情況下每個月加一次潤滑脂。
