BSEU40-40逆止器結構圖

BSEU40-40逆止器技術參數表

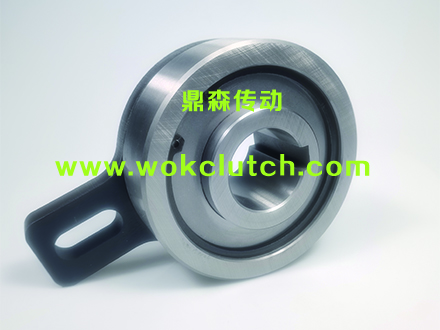

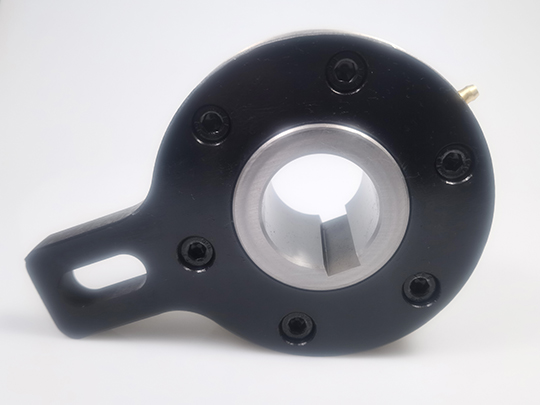

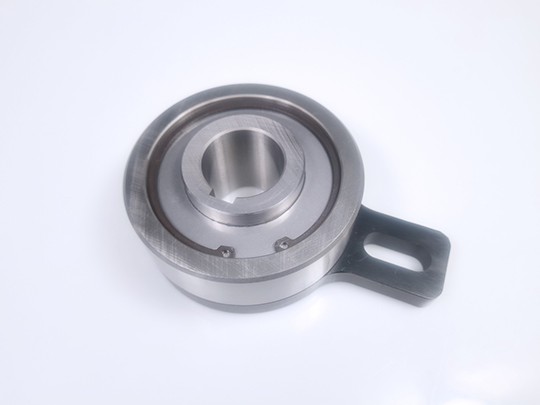

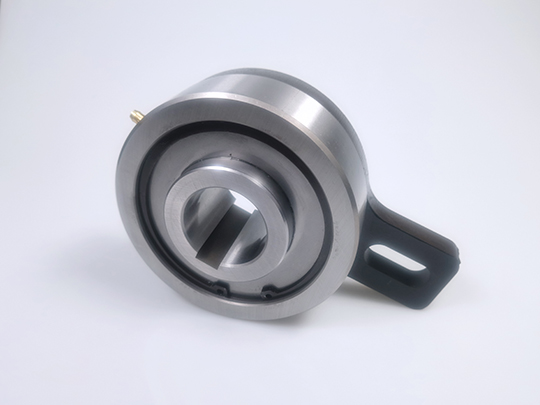

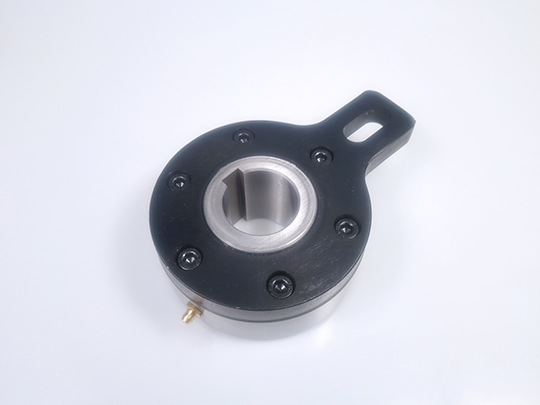

產品說明

    BSEU系列凸輪離合器是一種歐式支承式凸輪離合器，使用方便。它具有凸輪和滾子結構，滾子作為軸承與小型BS系列凸輪離合器相同。外圈有特殊的形狀，它是結合扭矩臂，所以只需要停止旋轉。在每5毫米中，您可以從20毫米到90毫米的各種孔徑尺寸中選擇正確的型號。此逆止器適用于電梯、工廠內部使用的食品運輸機，BS系列適用于室外的傾斜輸送機和斗式提升機。

BSEU逆止器產品安裝示意圖

安裝及應用

   1.  我們建議使用軸公差h7或h8凸輪離合器安裝。

   2.  ISO R773 (DIN6885.1)鍵槽是標準的。

   3.安裝前，確認凸輪離合器內圈的旋轉方向(內圈上的箭頭所示)與輸送機的旋轉方向一致。

   4.  當將凸輪離合器插入軸上時，用軟錘只在內圈表面施加壓力。永遠不要用鋼錘或施加不必要的沖擊負載來打擊凸輪離合器。

   5. 始終使用平行鍵安裝到軸上，然后將凸輪離合器與端板固定在軸上。不要使用錐形的鑰匙。允許在離合器鍵槽頂部和按鍵頂部之間留有間隙，以便壓力通風。在離合器內圈鍵槽上設有壓力通氣孔。

   6.  使用框架或銷，以消除外部比賽旋轉。

   7.  在扭矩臂和框架(扭矩臂塞子)之間設置0.5 mm的間隙，或在扭矩臂和銷釘之間設置長縫。如果扭矩臂是剛性安裝，它將應用負載凸輪離合器，這可能最終損壞它。

   8.  凸輪離合器在裝運前預包裝低溫潤滑脂，并準備安裝和操作。無需潤滑維護。環境工作溫度范圍為-40℃~ 50℃。但是，應根據軸轉數來確定最高溫度。此外，如果軸轉數較低，則允許較高的環境操作溫度范圍。

   9.  該蓋建議保護免受陽光直射或灰塵，以避免機組的過度加熱和潛在的密封損壞，在室外使用。
